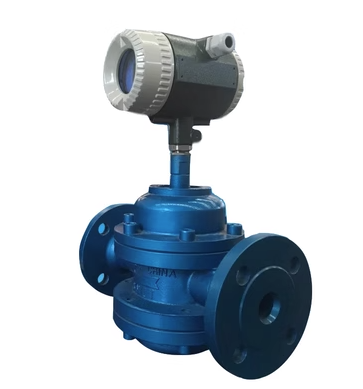

雙轉子流量計（以下簡稱流量計）屬于目前新一代容積式流量計，也稱為 UF —‖流量計或螺桿流量計。是用于管道中液體流量的測量和控制的精密儀表。應用于石油、化工、冶金、電力、交通、船舶、油庫、碼頭、槽罐車等部門，適用于原油、精煉油、輕烴等工業液體的計量流量計可現場指示，字碼直接讀數并可配發訊器，輸出電脈沖信號，遠傳到二次儀表或計算機，組成自動控制、自動檢測和數據處理等系統。 特點 適用于稀油、輕質油、稠油、含砂量大、含水量大的原油，被測量液體的粘度范圍大。 流量計通過的液體流量大，流量是同通徑普通容積表的二倍左右。 壓內損失極小。 有線遠傳距離為1000米，脈沖信號輸出N=0.1L（一個脈沖為1N），可直接與計算機聯網。 本安防爆IaⅡCT6（本安型）；隔爆dⅡBT6（隔爆型）；防護IP56。
流量計的一對齒型的螺旋轉子直接嚙合，無相對滑動，不需要同步齒輪。靠進、出口處較小的壓差推動轉子旋轉。下圖代表一對轉子運轉時的某一個橫截面。同一時刻，每一個轉子在同一橫截面上受到流體的旋轉力矩雖然不一樣，但兩個轉子分別在橫截面上受到旋轉力矩的合力矩是相等的。因此兩個轉子各自作等速、等轉矩旋轉，排量均衡無脈動。螺旋轉子每轉一周可輸出 8 倍空腔的容積，因此，轉子的轉數與流體的累積流量成正比，轉子的轉速與流體的瞬時流量成正比。轉子的轉數通過磁性聯軸器傳到表頭計數器，顯示出流過流量計（流過管道）的流量 使用條件 | 口徑 | 粘度mPa.s | 0.3-2 | 2月15日 | 15-400 | 400-1000 | 1000-2000 | 2000-3500 | 汽油 | 煤油 | 柴油、機油 | 重油 | 高粘度液體 | 連續 | 25 | 3-9 | 1.5-10 | 1-10 | 1-10 | 1-8 | 1-8 | 1-6 | 連續 | 40 | 7-20 | 3-22 | 2.5-25 | 2-25 | 2-18 | 2-18 | 3-12 | 連續 | 50 | 7-20 | 3-22 | 2.5-25 | 2-25 | 2-18 | 2-18 | 3-12 | 間歇 | 9-36 | 4.5-36 | 3.6-36 | 3.6-36 | 2.8-25 | 2.8-25 | 4.5-18 | 連續 | 80 | 20-77 | 15-77 | 12-100 | 12-100 | 5-55 | 5-45 | 5-39 | 間歇 | 20-80 | 10-80 | 10-100 | 10-100 | 6.5-56 | 6.5-56 | 5-40 | 連續 | 100 | 20-80 | 10-80 | 10-100 | 10-100 | 6.5-56 | 6.5-56 | 5-40 | 間歇 | 25-100 | 13-100 | 15-150 | 15-150 | 8.5-80 | 8.5-80 | 6.5-55 | 連續 | 150 | 25-100 | 13-100 | 15-150 | 15-150 | 8.5-80 | 8.5-80 | 6.5-55 | 間歇 | 55-225 | 30-250 | 25-250 | 25-250 | 18-150 | 18-150 | 10-100 | 連續 | 200 | 55-225 | 30-250 | 25-250 | 25-250 | 18-150 | 18-150 | 10-100 | 間歇 | 90-360 | 50-400 | 40-400 | 40-400 | 28-240 | 28-240 | 20-160
, | 連續 | 250 | 90-360 | 50-400 | 40-400 | 40-400 | 28-240 | 28-240 | 20-160 | 間歇 | 130-540 | 65-540 | 60-600 | 60-600 | 42-360 | 42-360 | 30-240 | 連續 | 300 | 130-540 | 65-540 | 60-600 | 60-600 | 42-360 | 42-360 | 30-240 | 間歇 | 220-800 | 110-900 | 95-950 | 95-950 | 70-600 | 70-600 | 54-450 |
|
