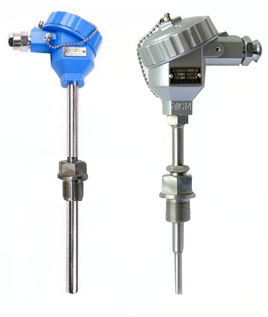

???? ??隔爆熱電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號,傳遞給顯示、記錄和調節儀表,對系統實行檢測、調節和控制。在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、蒸氣，如果使用普通的鉑電阻非常 不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本廠生產的隔爆熱電阻產品適用在dIIBT4~dIICT6 溫度組別區間內具有爆炸性氣體危險的場所內。
主要技術指標
◆ 量程規格
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差△ t ℃ |
WZP
WZP2
WZPK
WZPK2 |
PT100 |
-200~500 |
A 級 |
±（0.15+0.002|t|） |
B級 |
±（0.30+0.005|t|） |
注：“ t”為感溫元件實測溫度絕對值，雙支鉑電阻只供應B級 ◆ 防爆等級
隔爆熱電阻的防爆等級呆板其適用于爆炸性氣體混合物最大安全間隙分為 A 、 B 、 C 三級。
◆ 溫度組別
隔爆熱電阻的溫度組別按其外露部分最高表面溫度分為 T1~T6 六組。
溫度組別 |
允許最高表面溫度℃ |
T1
T2
T3
T4
T5
T6 |
450
300
200
135
100
85 |
安裝固定位置
安裝固定裝置，分固定螺紋。錐形固定螺紋＼固定法蘭等三種形式，其結構尺寸見表。
直形保護管固定螺紋 |
用于保護管直徑（d） |
M |
h |
S |
D0 |
流速
m/s |
最高使用壓力MPa |
Φ16 |
M27×2 |
32 |
32 |
Φ40 |
|
10 |
錐形保護管固定螺紋 |
|
M33×2 |
|
|
|
80 |
30 |
固定法蘭 |
Φ16 |
D2 |
D1 |
D0 |
d0 |
H |
h |
|
6.4 |
Φ95 |
Φ65 |
Φ45 |
Φ14 |
15 |
2 |
隔爆熱電阻的種類和規格
類別 |
型號 |
分度號 |
溫度范圍℃ |
保護管
材 料 |
熱響應時間t0.5s |
公稱壓力 Mpa |
結構 特征 |
規格 |
防爆 等級 |
總長 L （mm ） |
插深 l （mm ） |
鉑熱電阻 |
WZP-24SA |
PT100 |
-200~500 |
1Cr18Ni9Ti不銹鋼
或0Cr18Ni
12M02Ti |
≤ 90 |
10 |
隔爆接線盒固定螺紋安裝 M27*2 |
250 350 400 450 550 650900 1150 |
100 200 250 300 400 500750 1000 |
dIIBT4
dIIBT6或
dIICT4
dIICT6 |
WZP2-24SA |
WZP-44SA |
6.4 |
隔爆接線盒固定法蘭安裝 |
WZP2-44SA |
WZP-64S
WZP2 |
1Cr18Ni9Ti |
30 |
錐形保護管 M33*2 |
250 350 450 |
100 200300 |
|
