頂裝磁翻板液位計直接安裝于容器（儲罐）頂部，通過浮球隨液面（或界面）的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色（液紅氣藍）明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。頂裝磁翻板液位計主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。該產品應用于石油、化工及各種儲油罐的液位檢測。我廠生產的UHZ-111/D系列頂裝式磁翻板液位計在油田領域范圍內應用極廣，典型客戶為塔克拉瑪干油田、長慶油田及克拉瑪依油田等單位。
一、技術參數：
1.測量范圍：0-4000mm
2.公稱壓力：1.0MPa;1.6MPa;2.5MPa;4.0MPa
3.公稱通徑：DN100 DN150
4.工作溫度：-40~80℃
5.測量精度：±10mm
6.介質密度：液位：ρ≥0.5g/cm3
7.接液材質：1Cr18Ni9Ti 316L
8.法蘭標準：HG20592-1997（液位計法蘭：平面或凸面法蘭 )
9.伴熱夾套接頭：ZG1/2“（內螺紋）
10.報警輸出：常開、常閉
11.環境溫度：-40-70℃
12.工作溫度：-40-150℃
13.測量精度：±10mm
14.防護等級：IP65
15.電器接口：M20×1.5?
16.隔爆型:dIIBT4
二.型號:
|
型號
|
代碼
|
說明
|
|
UHZ-111/
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
|
安裝方式
|
C
D
|
|
|
|
|
|
|
側裝
頂裝
|
|
主體材質
|
|
1
2
|
|
|
|
|
|
ABS（僅適用于公稱壓力為0.6MPa時）
1Cr18Ni9Ti
|
|
公稱壓力
|
|
|
1
2
3
4
|
|
|
|
|
0.6MPa
1.6MPa
2.5MPa
4.0MPa
|
|
型式
|
|
|
|
1
2
3
4
5
|
|
|
|
基本型
上下限開關輸出型
電遠傳型（0～10mA輸出，220V AC）
電遠傳型（4～20mA輸出，24V DC）
本安防爆電遠傳型（4～20mA輸出，24V DC）
|
|
安裝間距
|
|
|
|
|
L
|
|
|
測量范轉
|
|
安裝深度
|
|
|
|
|
|
L1
|
|
頂裝式、0～3000mm任選
|
|
介質密度
|
|
|
|
|
|
|
ρ
|
g/cm3
|

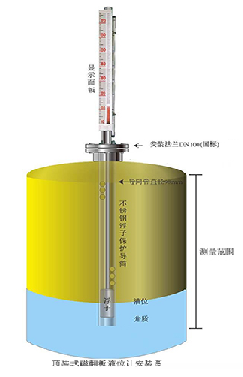

安裝示意圖：
|
